Características del Armario de Pie Phoenix PHTN222800U 22U 19"
El Armario de Pie Phoenix PHTN222800U es la solución de mayor capacidad de la gama, diseñada para centralizar instalaciones completas de red y servidor. Sus 22U y 800 mm de profundidad proporcionan espacio para integrar equipos como el core switch, servidores, sistemas de almacenamiento, paneles de parcheo y sistemas de alimentación ininterrumpida en un único armario.
Gran capacidad para redes y servidores
Su formato estándar de 19", capacidad de 22U y profundidad de 800 mm permiten alojar una infraestructura completa de comunicaciones y procesamiento. La capacidad de carga comprendida entre 800 y 1.000 kg facilita la instalación de equipamiento profesional de gran peso.

Capacidad: 22U

Formato estándar: 19"
Dimensiones de anchura y profundidad: 600 × 800 mm
Altura chasis solo (Sin accesorios) 1080 mm (108 cm) 1080 mm (108 cm)
Altura con Patas Niveladoras ~1153 mm (115,3 cm) 1153 mm (115,3 cm)
Altura con Ruedas 1159 mm (115,9 cm) 1159 mm (115,9 cm)
Altura Útil Interna (22U) 977,9 mm (97,8 cm) 977,9 mm (97,8 cm)
Capacidad de carga máxima: 800?1.000 kg
Adecuado para switches, servidores, almacenamiento y sistemas SAI

Construcción profesional en acero SPCC
El armario está construido en acero SPCC laminado en frío de 2,0 mm de espesor, proporcionando una estructura resistente para equipos de red y servidor. Su acabado en pintura en polvo negra ofrece una terminación uniforme y adecuada para entornos profesionales.

Material: acero SPCC laminado en frío

Espesor del acero: 2,0 mm
Acabado: pintura en polvo
Color: negro
Grado de protección: IP20

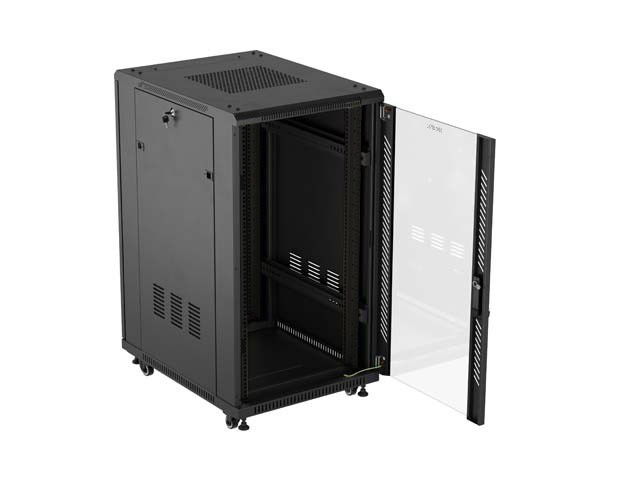

Doble puerta para acceso frontal y trasero
La configuración de doble puerta permite realizar las tareas de instalación, conexión y mantenimiento desde ambos lados. La puerta frontal de cristal templado facilita la supervisión visual de los equipos, mientras que la puerta trasera de acero con doble malla favorece la circulación del aire.

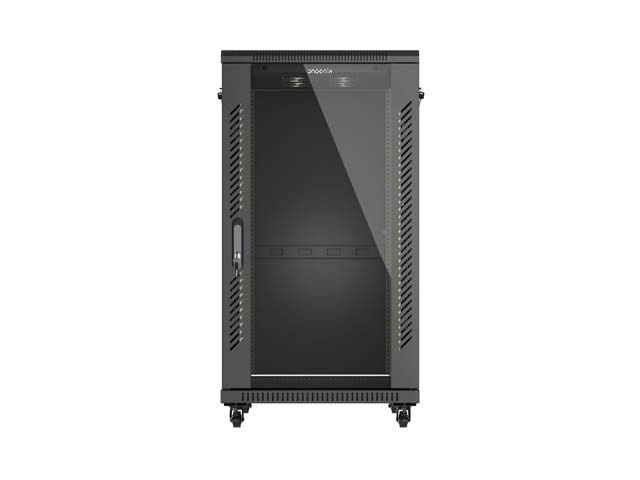

Puerta frontal de cristal templado

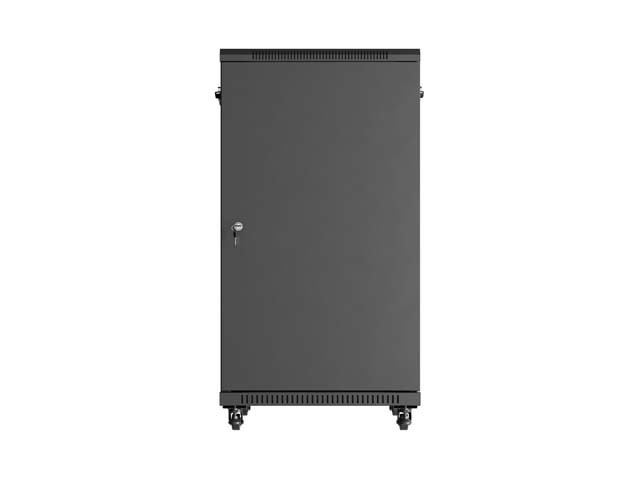

Puerta trasera de acero con doble malla
Apertura superior a 180° en ambas puertas
Cierres de seguridad con resorte
Acceso frontal y trasero al equipamiento

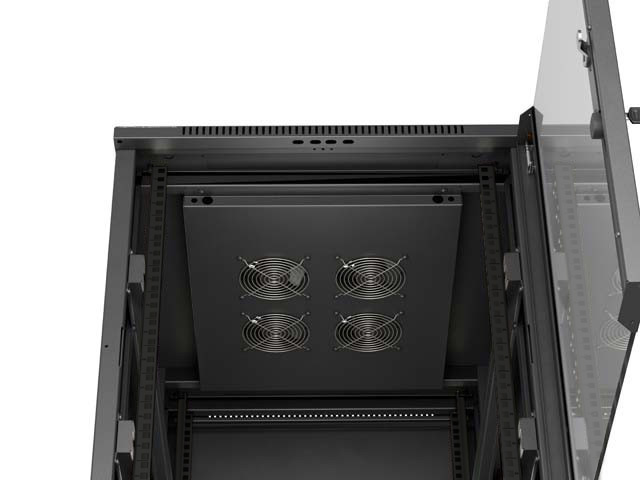

Ventilación activa con cuatro ventiladores incluidos
El panel superior integra cuatro ventiladores para la gestión térmica activa del equipamiento instalado. Esta configuración ayuda a evacuar el aire caliente acumulado en el interior y resulta especialmente útil en instalaciones con servidores, sistemas de almacenamiento y dispositivos en funcionamiento continuado.

4 ventiladores incluidos

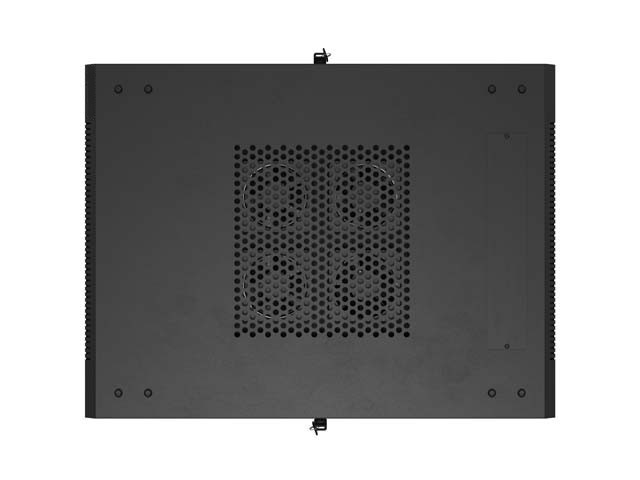

Instalación de ventilación en la tapa superior
Circulación activa del aire interior
Puerta trasera de doble malla para favorecer la ventilación

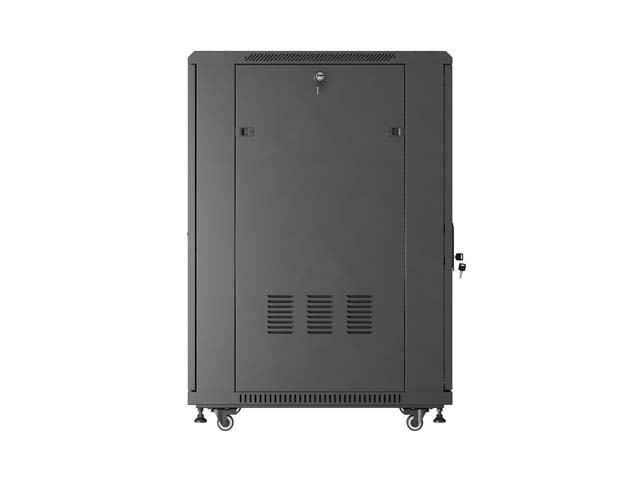

Paneles laterales desmontables con cierre
Los paneles laterales desmontables facilitan el acceso al interior durante el montaje, la organización del cableado y las intervenciones de mantenimiento. Sus cierres permiten mantener protegidos los equipos una vez finalizada la instalación.

Paneles laterales desmontables

Cierres laterales de seguridad
Acceso cómodo para instalación y mantenimiento
Mayor facilidad para organizar conexiones y accesorios

Gestión profesional del cableado
El Phoenix PHTN222800U incorpora orificios para el paso de cables en las zonas superior, inferior y trasera. Las diferentes posiciones permiten adaptar la entrada y salida del cableado a las necesidades de cada instalación, manteniendo las conexiones organizadas y accesibles.

Entrada de cables en el panel superior

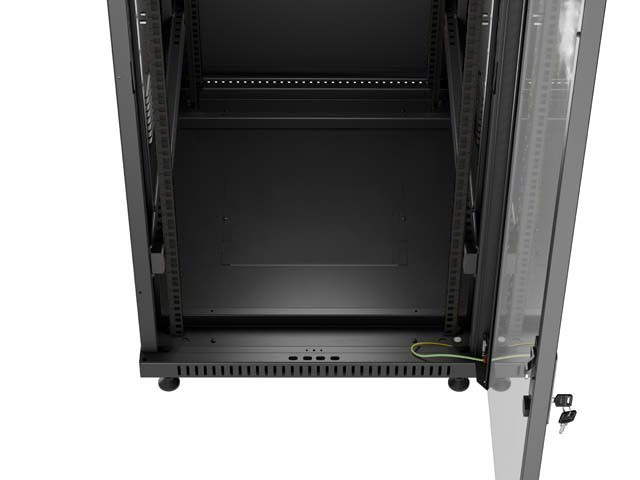

Entrada de cables en el panel inferior
Entrada de cables en el panel trasero
Distribución flexible del cableado de red y alimentación

Instalación estable y desplazamiento controlado
El armario incluye cuatro patas niveladoras M12 y cuatro ruedas con freno, ofreciendo flexibilidad durante la instalación. Las ruedas facilitan su desplazamiento cuando sea necesario, mientras que los frenos y las patas niveladoras permiten estabilizarlo en su ubicación definitiva.

4 patas niveladoras M12

4 ruedas con freno
Montaje sobre suelo
Estabilización y nivelación de la estructura

Suministro desmontado y accesorios incluidos
El armario se suministra desmontado para facilitar su transporte y manipulación. Incluye los componentes necesarios para completar el montaje inicial, fijar los equipos compatibles y realizar la conexión a tierra de la estructura.

Cierres frontales, traseros y laterales

4 patas niveladoras M12
4 ruedas con freno
4 ventiladores
40 tornillos M6

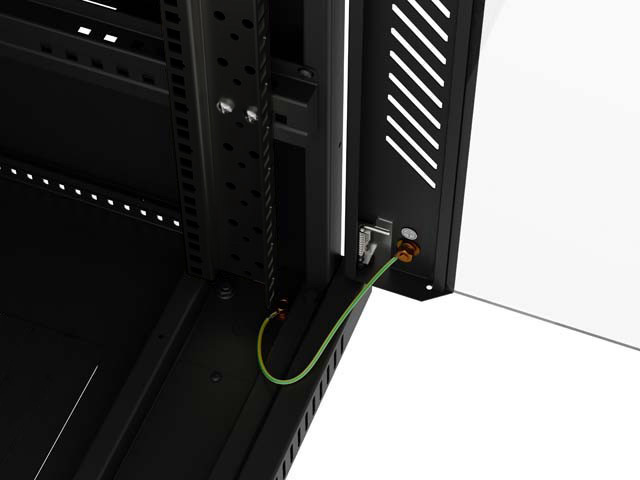

Cables de toma de tierra

Especificaciones técnicas

Referencia Phoenix: PHTN222800U

Código EAN: 8436626132535
Unidades de rack: 22U
Formato: 19" estándar
Dimensiones de anchura y profundidad: 600 × 800 mm
Capacidad de carga: 800?1.000 kg
Material: acero SPCC laminado en frío
Espesor del acero: 2,0 mm
Acabado: pintura en polvo
Protección: IP20
Color: negro
Puerta frontal: cristal templado, apertura superior a 180° y cierre con resorte
Puerta trasera: acero con doble malla, apertura superior a 180° y cierre con resorte
Paneles laterales: desmontables con cierre
Ventilación: 4 ventiladores incluidos en la tapa
Orificios para cables: panel superior, inferior y trasero
Tipo de montaje: suelo
Presentación: suministrado desmontado
Certificaciones: CE y RoHS

Normativas aplicables
El Armario de Pie Phoenix PHTN222800U cumple con las principales normativas aplicables a armarios rack de 19" y equipamiento de telecomunicaciones.

ANSI/EIA RS-310-D

DIN 41491/PART 1
DIN 41494/PART 7
ETSI
IEC 297-2:1982
